张力控制系统与智能控制系统集成 构建高精度自适应工业控制体系

在现代化工业生产中，张力控制是决定产品质量、生产效率和设备安全的关键因素之一，广泛应用于印刷、包装、纺织、线缆、薄膜、造纸等行业。传统的张力控制系统多采用PID或比例伺服控制，虽能满足基本稳定要求，但在面对卷径变化、速度波动、材料特性差异以及复杂工况干扰时，往往显得适应性不足。而智能控制系统集成的引入，为张力控制带来了自适应、自学习与预测优化的新能力，成为工业自动化升级的重要方向。本文将从张力控制的基本原理出发，探讨智能控制系统集成的方法与价值，并结合典型应用进行分析。

一、张力控制系统的核心需求与挑战

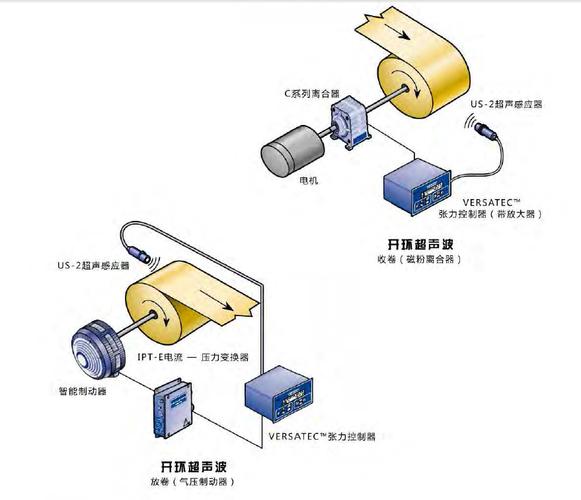

张力控制系统通常由张力检测单元（如张力传感器、浮辊、舞蹈辊）、控制器（PLC、专用张力控制器）、执行机构（磁粉制动器/离合器、伺服电机、变频器）以及卷径计算与速度前馈环节组成。其核心目标是保持材料在加工过程中的张力恒定或按工艺曲线变化，避免出现松弛、起皱、断裂或拉伸变形。

实际生产中面临的主要挑战包括：1）卷径实时变化导致系统惯量和力矩需求非线性；2）加减速过程中的动态转矩补偿要求快速响应；3）不同材料（如纸张、薄膜、金属箔）的弹性模量和摩擦特性差异大，固定参数难以通用；4）多轴协调控制中张力与速度、位置之间的强耦合；5）传感器噪声与机械振动带来的干扰。传统控制策略在应对上述挑战时，参数整定繁琐，鲁棒性有限，难以兼顾快速性与稳定性。

二、智能控制系统集成的技术框架

智能控制系统集成并非简单地将智能算法嵌入现有控制器，而是从感知、决策、执行三个层面构建闭环优化体系。典型集成框架包括：

1. 感知层：集成高精度张力传感器、编码器、速度传感器以及视觉/激光测距装置，实时获取张力、卷径、线速度、材料宽度等数据。通过工业总线（如EtherCAT、Profinet）实现高速数据同步，为智能控制提供可靠输入。

1. 控制层：在传统PID基础上叠加智能算法。例如，采用模糊自适应PID在线调整比例、积分、微分系数；利用神经网络进行卷径与惯量补偿；采用模型预测控制（MPC）处理多变量约束与速度前馈；或基于迭代学习控制（ILC）对周期性扰动进行补偿。智能控制器通常运行在PLC或工业PC上，支持实时操作系统，保证控制周期在毫秒级。

1. 执行层：集成伺服驱动系统、变频器与制动器，具备转矩/速度/位置多模式切换能力。智能驱动器的参数自整定和振动抑制功能可提升执行精度。

1. 数据层：通过边缘网关采集运行数据，上传至云端或本地服务器，利用大数据分析进行故障诊断、寿命预测与工艺优化，形成“边-云”协同的集成架构。

三、关键集成方法与实施要点

在实际工程中，智能控制系统集成的实施需关注以下要点：

要明确控制目标与系统边界。张力控制往往与速度控制、位置控制构成多回路系统，集成时应设计分层控制结构——上层负责工艺参数优化与协调，下层负责快速张力闭环。

智能算法的选择应基于工况特征。对于周期性明显的卷绕过程，迭代学习控制能有效抑制重复性误差；对于非线性强、时变的卷径变化，模糊或神经网络补偿更为适用；若系统对约束和未来状态有明确要求，MPC是理想选择。同时需保证智能算法的实时性，避免因计算负荷过大影响控制周期。

第三，传感器融合与信号处理不可忽视。张力信号常含有高频噪声，需在集成方案中设计滤波与补偿环节；卷径可通过编码器计数与材料厚度模型进行融合估计，提高计算精度。

第四，安全与冗余设计。智能控制集成后，系统复杂度提升，应保留传统PID作为后备控制模式，并设置张力超限、断料、堵转等故障保护逻辑，确保失效安全。

第五，人机交互与参数管理。集成系统应提供直观的组态界面，支持配方管理、参数自整定与历史数据回放，便于操作人员快速切换不同材料与工艺。

四、典型应用与效益分析

以薄膜分切机为例，收卷张力控制需随卷径增大而线性递减。集成方案在PLC中嵌入卷径计算模块、模糊PID控制器和惯量前馈补偿，并利用伺服驱动器实现转矩快速响应。实际运行表明，集成智能控制后，张力波动从传统方案的±8%降低至±2%以内，断膜率显著下降，换卷时间缩短约15%。再如印刷机放卷张力控制，采用模型预测控制并集成速度前馈，可有效抑制加减速阶段的张力冲击，套印精度提升明显。

从整体效益看，智能控制集成带来的价值主要体现在：提高产品合格率与一致性；增强对不同材料与工艺的适应性，减少参数整定时间；降低机械损耗与故障停机；通过数据驱动优化实现能耗降低。集成系统为后续的远程运维与数字化工厂建设奠定了基础。

五、发展趋势与展望

随着工业互联网、边缘计算与人工智能技术的成熟，张力控制系统与智能控制系统集成将朝着更深层次发展。一方面，数字孪生技术可用于张力系统建模与虚拟调试，缩短集成周期；另一方面，强化学习等自适应算法有望在安全约束下实现在线参数优化。集成系统将更强调开放性与互操作性，支持OPC UA等标准协议，实现从设备层到管理层的无缝信息贯通。

张力控制系统与智能控制系统集成，是提升卷材加工装备竞争力与智能化水平的关键路径。通过合理设计感知、决策与执行架构，融合智能算法与经典控制策略，并注重工程实施中的实时性、安全性与可维护性，企业能够构建高精度、强鲁棒的自适应张力控制体系，为高质量制造与数字化转型提供有力支撑。
